VSGA tổng hợp và chia sẻ nội dung từ nghiên cứu về định vị và nhận dạng vân tay tín hiệu vô tuyến (RF) qua vệ tinh – một hướng đi vượt ra ngoài giới hạn của GNSS. Bài viết trình bày thách thức về suy hao tín hiệu, can nhiễu và giải pháp kết hợp cảm biến quang phổ, đo lường đa phương thức (TDoA, FDoA, AoA, RSS) cùng RF fingerprinting. Mô phỏng trên 144 vệ tinh LEO cho thấy TDoA có sai số RMSE thấp nhất, khoảng 4,9 km.
Đặt vấn đề và mục tiêu nghiên cứu
Hệ thống Vệ tinh Dẫn đường Toàn cầu (GNSS) như GPS, Galileo hay BeiDou từ lâu đã giữ vai trò chủ đạo trong việc cung cấp thông tin định vị, điều hướng và thời gian (PNT). Tuy nhiên, sự phụ thuộc quá mức vào GNSS đã bộc lộ những lỗ hổng nghiêm trọng khi môi trường tín hiệu bị suy thoái, che khuất hoặc bị tấn công có chủ đích (như gây nhiễu và giả mạo). Nhằm giải quyết bài toán hoạt động trong các môi trường không thể sử dụng GNSS, mục tiêu đặt ra là phát triển các hệ thống định vị địa lý bằng tần số vô tuyến (RF) sử dụng vệ tinh, kết hợp cùng công nghệ nhận dạng dấu vân tay nguồn phát (emitter fingerprinting) để vừa xác định chính xác vị trí không gian của thiết bị phát, vừa xác thực danh tính của chúng một cách thụ động.

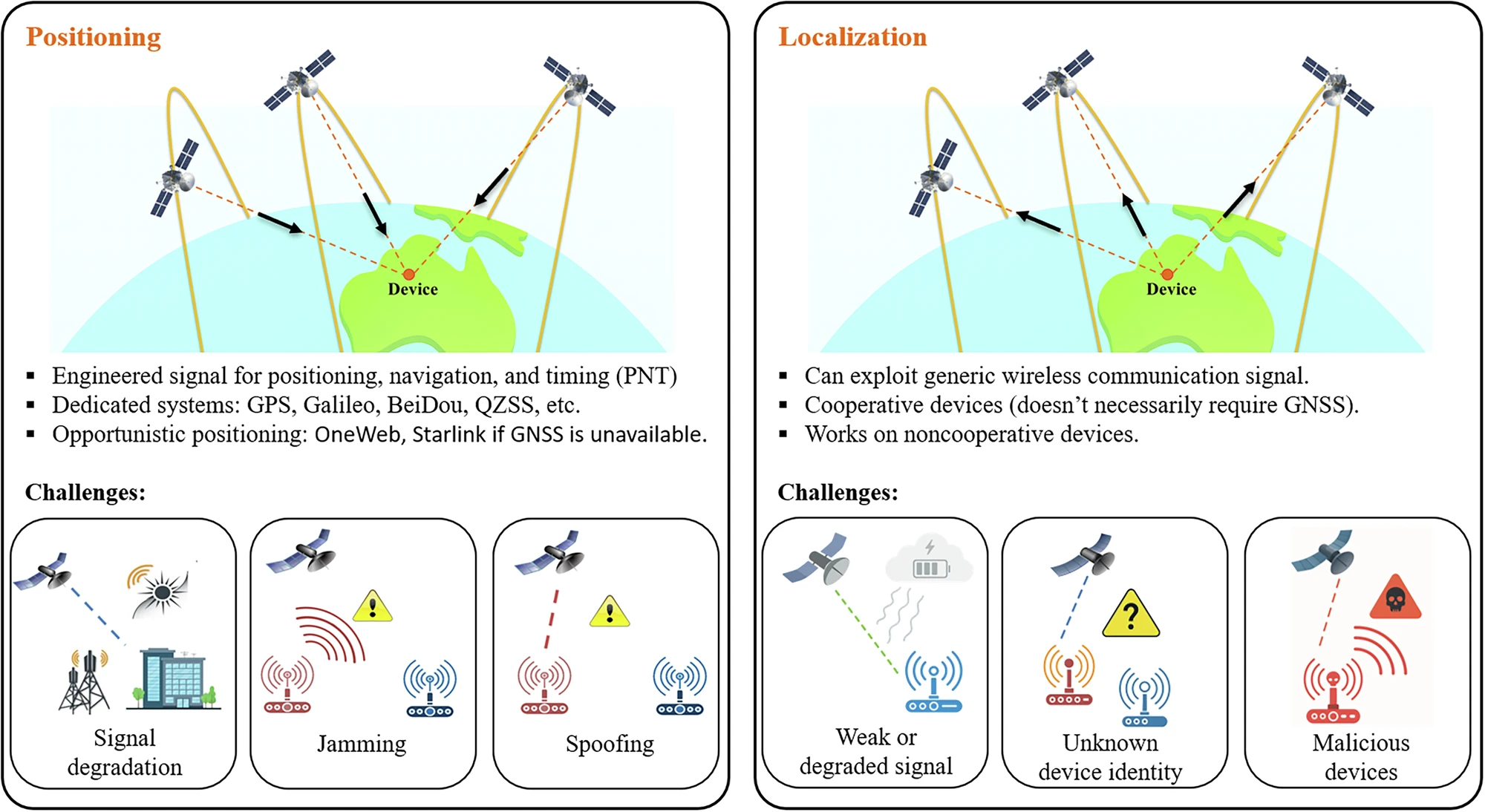

Cần lưu ý sự khác biệt giữa định vị (positioning) và xác định vị trí mục tiêu (localization), như được minh họa trong Hình 1.
Positioning là một quá trình lấy thiết bị làm trung tâm (device-centric), trong đó thiết bị thu tự xác định tọa độ địa lý của chính mình bằng cách sử dụng các tín hiệu dẫn đường đường tuyến xuống (downlink signals) được phát từ các chùm vệ tinh chuyên dụng như GPS, Galileo hoặc BDS. Đây là một quá trình hợp tác và được thiết kế có chủ đích, cung cấp thông tin chính xác về Định vị, Dẫn đường và Thời gian (Positioning, Navigation and Timing – PNT). Tuy nhiên, quá trình này vẫn dễ bị ảnh hưởng bởi sự suy giảm chất lượng tín hiệu, gây nhiễu (jamming) và giả mạo tín hiệu (spoofing), có thể làm sai lệch hoặc chặn hoàn toàn các tín hiệu mà thiết bị thu nhận được.
Ngược lại, localization là một quá trình lấy người quan sát hoặc hệ thống bên ngoài làm trung tâm (observer-centric), trong đó một hệ thống bên ngoài ước tính vị trí của một thiết bị dựa trên các tín hiệu đường lên (uplink signals) do thiết bị đó phát ra và được thu nhận bởi vệ tinh hoặc các trạm mặt đất/trạm trên không phân tán. Localization có thể áp dụng cho cả các thiết bị hợp tác, chẳng hạn như beacon chủ động phát tín hiệu, và các nguồn phát không hợp tác, chẳng hạn như các nguồn phát chưa xác định, bị lỗi hoặc có mục đích gây hại.
Thách thức: Môi trường tín hiệu phức tạp và suy hao tín hiệu vô tuyến
Việc triển khai hệ thống định vị và nhận dạng qua vệ tinh gặp phải những rào cản vật lý và kỹ thuật như:
- Môi trường tín hiệu phức tạp: Tín hiệu truyền từ mặt đất lên vệ tinh quỹ đạo thấp (LEO) chịu suy hao đường truyền nghiêm trọng, dễ bị chìm trong nhiễu nền hoặc bị gián đoạn bởi các hiện tượng đa đường (multipath) và chồng đè tín hiệu.
- Sự thay đổi hình học liên tục và cửa sổ liên lạc ngắn: Chuyển động cực nhanh của vệ tinh LEO tạo ra hiệu ứng dịch chuyển Doppler lớn, làm méo các đặc trưng quang phổ và gây khó khăn cho việc đồng bộ hóa tín hiệu. Thời gian quan sát (pass) của một vệ tinh LEO chỉ kéo dài vài phút, hạn chế lượng dữ liệu thu thập để trích xuất các đặc điểm hành vi của thiết bị.
- Sự hiện diện của các thiết bị gây nhiễu sóng và phát sóng giả: Các bộ phát tín hiệu gây nhiễu hoặc cố tình phát sóng các thông tin sai lệch, đòi hỏi hệ thống không gian phải có khả năng bóc tách, định vị và xác định danh tính thiết bị mà không cần dựa vào thông tin metadata hay khóa mật mã sẵn có.
Giải pháp: Tích hợp định vị đa phương thức và nhận dạng vân tay nguồn phát

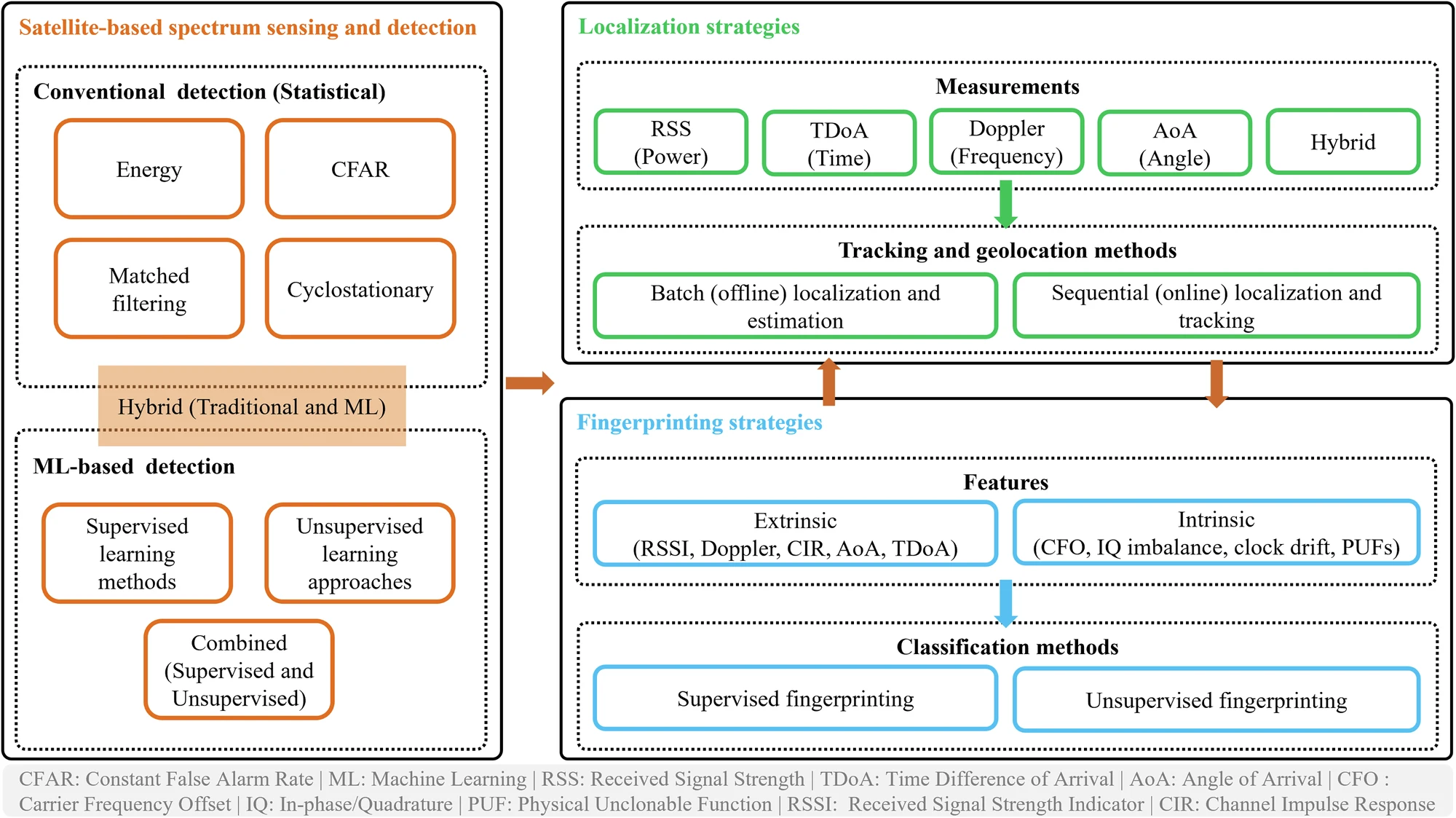

Để vượt qua những giới hạn trên, một quy trình toàn diện đã được xây dựng cụ thể như sau:
- Cơ chế cảm biến, phát hiện quang phổ: Sử dụng các phương pháp phát hiện truyền thống (năng lượng, CFAR, lọc phù hợp, phân tích tuần hoàn) kết hợp với các mô hình học máy (ML) và học sâu (DL) để nhận diện các vùng tín hiệu khả nghi trong điều kiện tỷ lệ tín hiệu trên nhiễu (SNR) cực thấp.
- Định vị và theo dõi bằng nhiều phương pháp khác nhau: Khai thác kết hợp các phép đo vật lý bao gồm cường độ tín hiệu thu (RSS), chênh lệch thời gian đến (TDoA), chênh lệch tần số đến (FDoA) và chênh lệch góc tới đến (AoA). Các thuật toán tối ưu hóa ngoại tuyến (Batch estimation như PSO, GA, SA) và theo dõi trực tuyến (Sequential tracking như EKF, UKF, PF) được áp dụng để ước lượng tọa độ của thiết bị phát bằng cách giảm thiểu sai số bình phương trung bình (RMSE) của các dữ liệu thu thập được.
- Nhận dạng dấu vân tay vô tuyến (RF Fingerprinting): Khai thác các đặc trưng bên ngoài (như quỹ đạo Doppler, thống kê dạng sóng tín hiệu) và các đặc trưng nội tại phát sinh từ sai số phần cứng không thể sao chép (như độ trôi tần số sóng mang CFO, mất cân bằng chỉ số IQ, hoặc đặc tính phi tuyến của bộ khuếch đại công suất). Các bộ phân loại bằng ML/DL sẽ học và phân biệt các thiết bị dựa trên những “dấu vân tay” vô hình này nhằm xác thực nguồn phát một cách chính xác.
Như đã trình bày trong mục 1, không giống như positioning, localization không yêu cầu thiết bị mục tiêu phải sử dụng GNSS. Nó ước tính vị trí của một nguồn phát dựa trên các phép đo ở lớp vật lý (physical layer) được trích xuất từ tín hiệu thu được. Các phép đo này có thể bao gồm công suất, thời gian, tần số hoặc góc, được thu thập bởi một hoặc nhiều thiết bị thu (thường là các trạm mặt đất và trong một số trường hợp là vệ tinh), sau đó được xử lý để suy luận ra vị trí có khả năng cao nhất của máy phát.

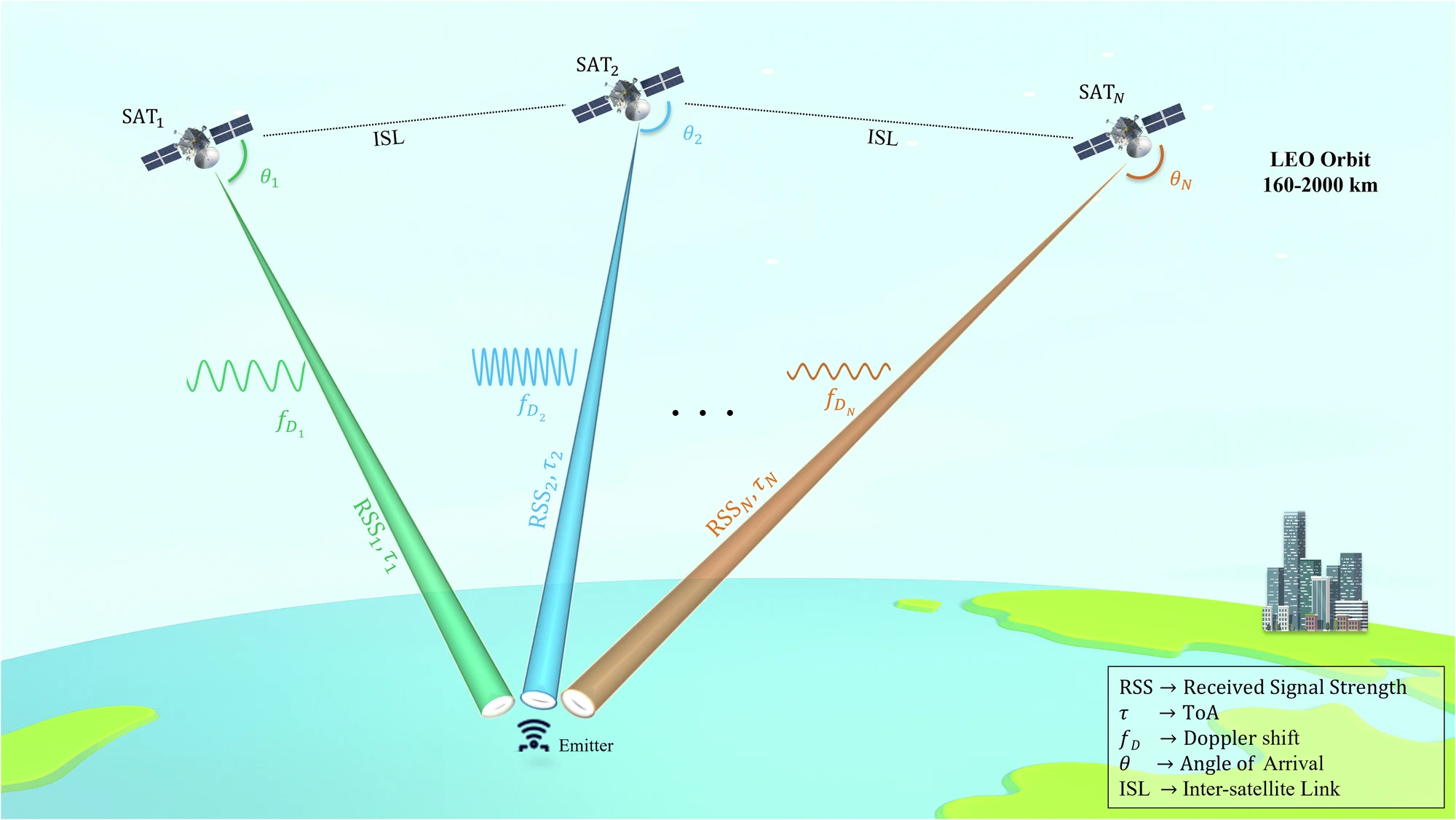

Bố trí hình học tổng thể của một kịch bản định vị dựa trên vệ tinh được minh họa trong Hình 3, trong đó nhiều vệ tinh LEO đồng thời quan sát cùng một máy phát trên mặt đất và trích xuất các đại lượng quan sát khác nhau như:
- TDoA (Time Difference of Arrival): Sai khác thời gian đến.
- FDoA (Frequency Difference of Arrival): Sai khác tần số đến.
- AoA (Angle of Arrival): Góc đến.
- RSS (Received Signal Strength): Cường độ tín hiệu thu.
Các phép đo này được thực hiện tại các thiết bị thu mà thời gian và tọa độ của chúng thường được đồng bộ/hiệu chuẩn theo GNSS (GNSS-disciplined) nhằm hỗ trợ việc ước tính vị trí một cách chính xác.

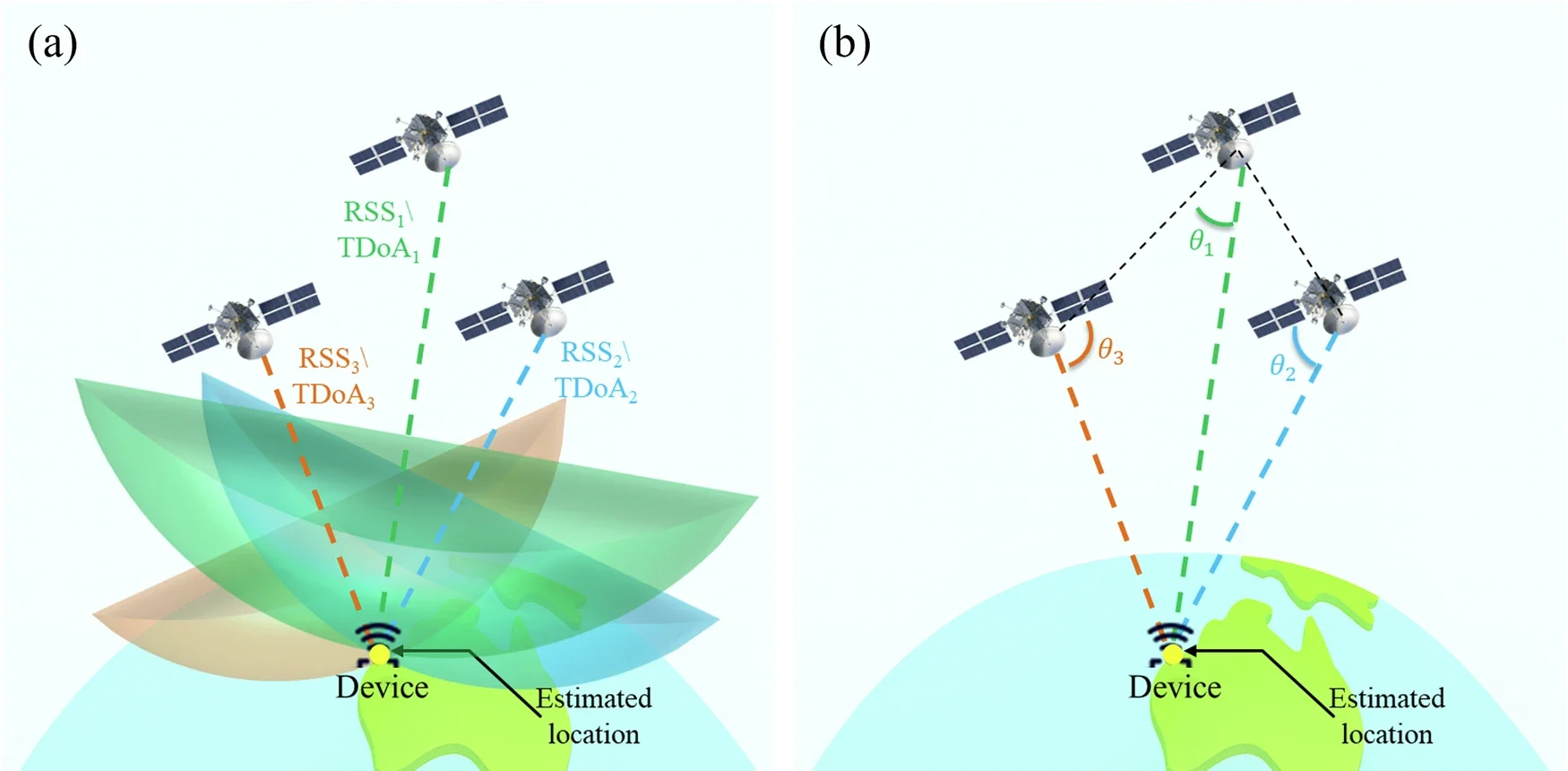

Trong các hệ thống thực tế trong tương lai, tính năng ISL (Inter-Satellite Link – liên kết đa vệ tinh) có thể được sử dụng phổ biến để đồng bộ đồng hồ và trao đổi dữ liệu giữa các vệ tinh. Ở góc độ hình học, các phương pháp localization cổ điển được chia thành hai nhóm chính: trilateration (định vị dựa trên khoảng cách) và triangulation (định vị dựa trên góc), như minh họa trong Hình 4a và 4b. Hai phương pháp này cho thấy cách các phép đo liên quan đến khoảng cách và góc tạo ra các ràng buộc để xác định vị trí ước tính của nguồn phát:
- Trilateration ước tính vị trí của nguồn phát bằng các phép đo liên quan đến khoảng cách, chẳng hạn như RSS, ToA, TDoA hoặc Round-Trip Time (RTT) trong trường hợp sử dụng các bộ đáp chủ động (active transponders). Các phép đo này được chuyển đổi thành các ràng buộc hình học như đường tròn, mặt cầu hoặc mặt hyperboloid, và giao điểm của chúng sẽ xấp xỉ vị trí của nguồn phát.
- Ngược lại, triangulation xác định vị trí của mục tiêu dựa trên các phép đo góc, điển hình là AoA. Phương pháp này yêu cầu ít nhất hai phương vị/góc tới độc lập (independent bearings) để xác định vị trí tương đối của mục tiêu.
Kết quả

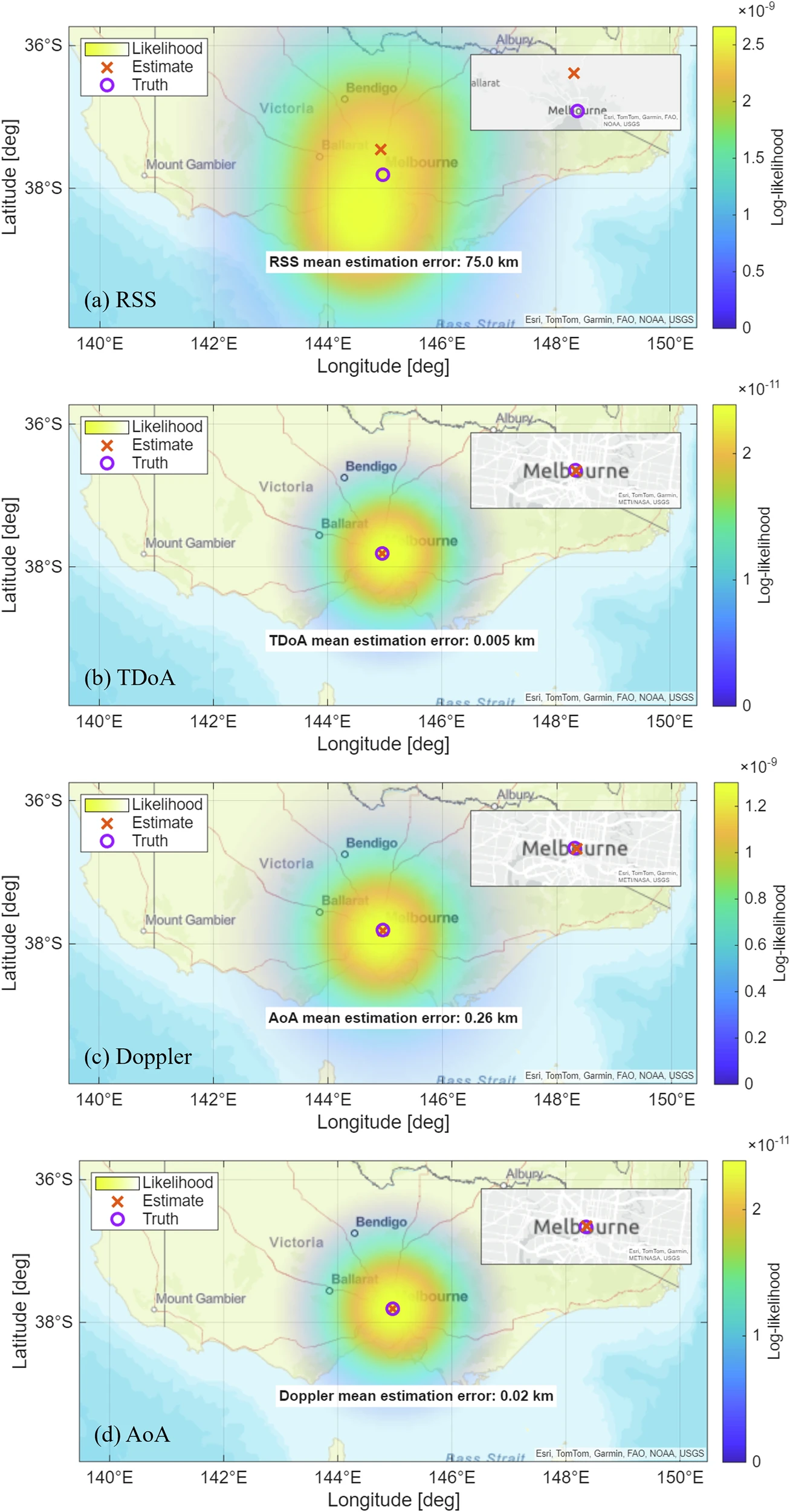

Việc mô phỏng một chùm 144 vệ tinh LEO (cấu trúc Walker-star) đã cung cấp các kết quả đáng chú ý về hiệu suất của các mô hình định vị. Phương pháp TDoA mang lại độ chính xác và độ tin cậy cao nhất với sai số RMSE chỉ khoảng 4,9 km, chứng minh khả năng chống chịu tốt trước các sai lệch do thời gian và biến dạng hình học. Phương pháp đo Doppler đa vệ tinh cũng cho thấy tiềm năng lớn với sai số khoảng 21 km. Đo lường góc AoA có thể đạt độ chính xác dưới mức 1 km trong điều kiện lý tưởng nhưng suy giảm nhanh chóng khi độ nhiễu góc vượt quá 1 độ. Trong khi đó, phương pháp đo công suất RSS tỏ ra kém tin cậy nhất với sai số lên tới 34 km do bị ảnh hưởng nặng nề bởi sự thay đổi của môi trường và các mô hình suy hao đường truyền truyền thống. Hệ thống phân cấp độ bền vững của các phương pháp định vị lần lượt là TDoA, Doppler đa vệ tinh, AoA và cuối cùng là RSS.
Ý nghĩa và tầm nhìn chiến lược
Sự kết hợp của các công nghệ cảm biến quang phổ, định vị không gian và nhận dạng dấu vân tay thiết bị mở ra một hướng đi mang tính bước ngoặt, đặt nền tảng vững chắc cho lĩnh vực tình báo tần số vô tuyến (RF intelligence) trong các hệ thống không gian tương lai. Năng lực này cho phép các chùm vệ tinh tự động quan sát, phân loại và giải mã môi trường điện từ một cách trực tiếp theo thời gian thực. Đây là chìa khóa cốt lõi để phát triển các mạng lưới vệ tinh nhận thức (cognitive satellite networks), có khả năng phát hiện, xác định và giảm thiểu nhanh chóng các nguồn nhiễu sóng hoặc hệ thống giả mạo trong các môi trường khước từ hoàn toàn tín hiệu định vị GNSS. Công nghệ này không chỉ tối ưu hóa việc quản lý phổ tần mà còn nâng cao đáng kể mức độ an ninh cho các ứng dụng giám sát hàng hải, hàng không và các chiến dịch tìm kiếm cứu nạn trên phạm vi toàn cầu.
